Как правильно установить мансардное окно: инструкция по монтажу

Мансардное окно устанавливают в готовый проём между стропилами, крепят раму на кронштейны, герметизируют контур окладом с пароизоляцией. Порядок работ жёсткий: сначала проём, затем рама, оклад, утепление, откосы. Пропуск любого этапа оборачивается протечкой или продуванием – на скате крыши цена ошибки выше, чем в стене. Работу планируют на сухую погоду: открытый проём под дождем заливает утеплитель. Ниже – пошаговая инструкция, как смонтировать конструкцию в кровлю своими руками без переделок.

Выбор места установки

Место под окно подбирают по двум параметрам: шаг стропил, высота посадки. Нижний край коробки поднимают на 90–110 см над полом – тогда ручка окажется под рукой, а обзор откроется стоя, сидя. Верхний край держат не ниже 180–200 см, иначе о профиль бьешься головой. Ширину проема подгоняют к расстоянию между стропилами: удобнее, когда коробка входит в чистый пролёт без подрезки несущих балок. Площадь остекления берут около десятой части площади пола мансарды – столько света хватит без перегрева летом. Угол ската задает длину коробки: чем круче кровля, тем короче модель по высоте при равной площади.

Подготовка проёма

Проём готовят по размеру коробки плюс монтажный зазор 20–30 мм по периметру. Если будущее окно шире шага стропил, часть балки вырезают, а проём усиливают перемычками сверху, снизу – так нагрузка стропильной системы расходится без просадки. Пока балку подрезают, стропильную ногу подпирают временной стойкой, иначе скат провиснет. Кровельный материал в рабочей зоне снимают заранее, обрешётку подрезают под коробку. Последовательность строгая:

1. Разметка. Контур переносят на внутреннюю обрешетку с учетом монтажного зазора.
2. Демонтаж покрытия. Металлочерепицу и обрешётку в рабочей зоне снимают до стропил.
3. Вскрытие изоляции. Гидро- и пароизоляцию вскрывают конвертом, оставляя запас на подворот.
4. Сборка короба. Брусья короба выставляют, проверяя диагонали и уровень.

Готовый короб сверяют по диагоналям: перекос в пару миллиметров позже мешает створке закрываться. Древесину короба стоит обработать антисептиком – под кровлей влажность скачет, а замена короба означает разбор ската.

Как устанавливать раму

Раму устанавливают в собранный короб на монтажные кронштейны из комплекта. Сначала снимают створку – так коробка легче, не ведёт профиль под весом стекла. Кронштейны устанавливают по схеме производителя: их положение задаёт вылет коробки над кровельным пирогом. Модель подбирают под угол ската: штатный диапазон обычно 15–90 градусов, за его пределами герметичность фартука не гарантирована. Нижние прикручивают к брусу первыми, верхние оставляют подвижными для регулировки. Раму заводят в проём, выставляют по уровню, ловя вертикаль и горизонталь разом.

Вставляют распорные клинья по углам, добиваясь равного зазора со всех сторон. Глубину посадки сверяют с заводскими метками: производители поставляют коробку с рисками, которые показывают правильный вылет. После проверки геометрии саморезы затягивают крест-накрест, повторно вставляют створку, гоняют её по всему ходу. Створка должна замирать в любом положении – верный признак того, что раму устанавливают без перекоса.

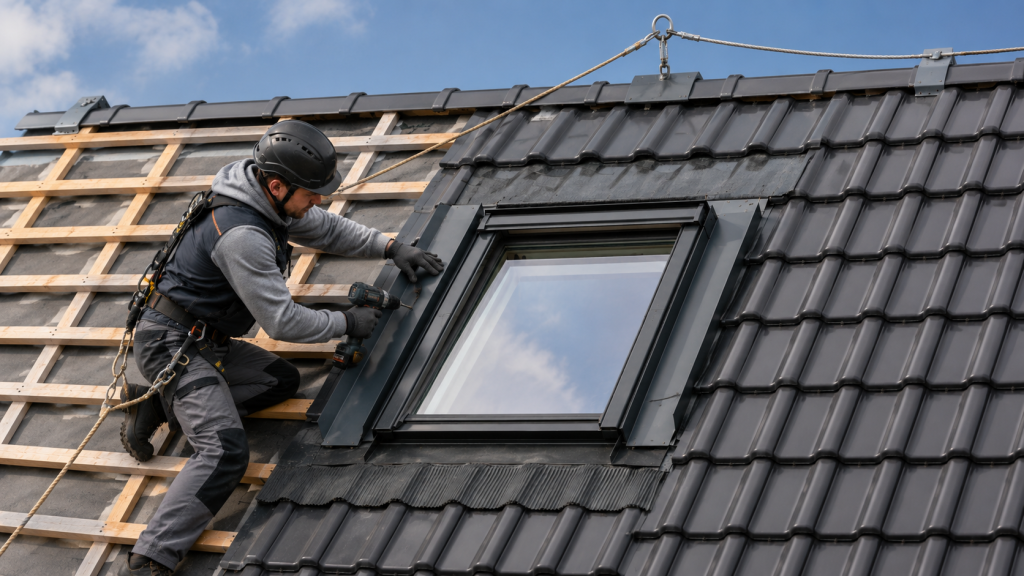

Установка оклада кровли

Оклад – металлический фартук, который отводит воду с кровли на скат ниже окна. Его устанавливают поверх рамы, заводят под кровельный материал сверху, с боков, снизу выпускают на покрытие. Для металлочерепицы берут оклад с глубоким дренажным жёлобом – плоский профиль для высокой волны не годится. Верхний фартук прячут под черепицу вышележащего ряда, боковые планки – под соседние волны, нижний кладут поверх покрытия. Такой нахлест гонит дождевую воду в обход стыков, а не внутрь. Выше проема ставят дренажный желоб: он уводит талую воду по бокам оклада. Под фартук заводят гидроизоляцию из комплекта: она сшивает мембрану кровли с рамой в единый водонепроницаемый контур. Комплект оклада поставляют под конкретный тип покрытия, поэтому его подбирают заранее по образцу. Для двух блоков в одном скате берут комбинированный оклад с общей ложбиной – он сводит стоки соседних рам без лишних стыков.

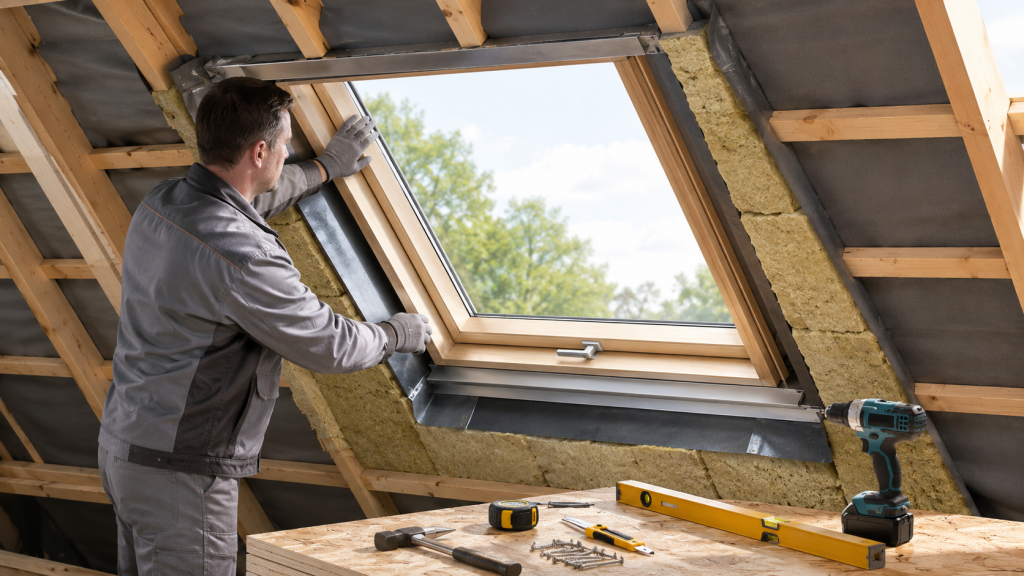

Утепление оконного проема

Зазор между рамой и коробом заполняют по всему периметру, но материал выбирают с оглядкой на живую крышу. Стропильная система деревянной кровли постоянно «дышит»: ветер и снеговая нагрузка заставляют её микроподвижно играть. Обычная жесткая монтажная пена такого хода не прощает – она растрескивается и дает мостики холода, либо, наоборот, распирает шов и ведёт раму. Поэтому контур утепляют эластичным материалом:

1. Готовый контур. Теплоизоляционный вкладыш из вспененного полиэтилена заводят по периметру рамы; он часто идет в комплекте с окном и повторяет её профиль.
2. Минеральная вата. Если вкладыша нет, зазор плотно, без пустот, забивают мягкой минватой – она держит тепло и не мешает конструкции играть.
3. Эластичная пена. Опционально шов заполняют только специальной высокоэластичной пеной с пометкой «elastic»; купить монтажную пену такого класса стоит в профильном каталоге, обычная жёсткая здесь не подходит.
4. Пароизоляция. Внутренний фартук заводят на раму и проклеивают лентой без разрывов.
5. Гидроизоляция. Наружный слой выводят под оклад внахлест, направляя воду на покрытие.

Правильно заделанный шов не пропускает ни холод, ни конденсат, а тёплый контур мансардного этажа замыкается именно на этом стыке. Задутый сплошной жесткой пеной под давлением зазор заклинит створку и треснет за первую же зиму.

Отделка откосов

Внутренние откосы ставят под разным углом: нижний ведут вертикально к полу, верхний – горизонтально. Такая геометрия пускает теплый воздух вверх по стеклу, убирает запотевание. Под проемом оставляют место для радиатора или конвектора – теплый поток отсекает конденсат в мороз. Откосы зашивают влагостойким гипсокартоном или готовыми панелями, стык с профилем проходят герметиком. Грамотно собранный узел мансардной кровли служит десятилетия без протечек. Если хоть один этап вызывает сомнение, монтаж мансардного окна доверяют кровельщику: переделка мокрого ската обойдётся дороже вызова мастера. Готовый узел проливают из шланга сверху: сухой потолок подтверждает, что вода уходит вдоль оклада мимо шва.
