Схема вентиляции цокольного этажа: выходы и роль дефлектора

Организация воздухообмена в нулевом уровне здания строится на разнице давления и температур. Теплый воздух поднимается вверх, уступая место прохладному, поступающему с улицы. Грамотная схема вентиляции цокольного этажа включает приточный и вытяжной каналы, расположенные в противоположных углах помещения, что исключает появление «мертвых» зон и сырости.

Сырость, грибок и затхлый запах быстро проникают в жилые комнаты, расположенные выше. Чтобы этого избежать, необходима продуманная вентиляция в цокольном этаже, работающая в любую погоду. Разберемся, как организовать систему, какие трубы использовать и зачем нужен усилитель тяги.

Зачем нужен воздухообмен на нулевом уровне

Отсутствие циркуляции воздушных масс запускает разрушительные процессы. Бетон и кирпич обладают пористой структурой, способной накапливать влагу. Без проветривания конденсат оседает на стенах, провоцируя рост черной плесени. Споры грибка опасны для здоровья жильцов и могут вызывать аллергические реакции. Кроме того, влага разрушает арматуру внутри бетона, снижая несущую способность основания.

Вторая причина — почвенные газы. Радон, выделяющийся из земной коры, не имеет запаха и цвета, но радиоактивен. В замкнутом пространстве его концентрация может достигать опасных значений. Качественная вентиляция удаляет этот газ, обеспечивая безопасность людей.

Для чего еще необходима система:

• Поддержание нормальной влажности для хранения продуктов или вещей;
• Предотвращение коррозии металлических элементов конструкции;
• Защита деревянных балок перекрытия от гниения;
• Создание комфортного микроклимата, если цокольный уровень используется как мастерская или спортзал.

Принципы работы естественной тяги

Самый распространенный и бюджетный способ проветривания — естественная циркуляция. Эффективность системы зависит от времени года. Зимой, когда разница температур максимальна, тяга сильная. Летом, когда температура на улице и в подвале выравнивается, воздухообмен замедляется или останавливается полностью.

В межсезонье работа такого канала может быть нестабильной. Несмотря на зависимость от погоды, естественный способ остается базовым решением для большинства частных построек.

Если цокольный уровень имеет большую площадь или сложную планировку с перегородками, одной естественной тяги может не хватить. В этом случае рассматривают комбинированные или полностью механические варианты.

Принудительная система: когда она необходима

Механическое побуждение движения воздуха решает проблему слабой тяги в теплое время года. В канал встраиваются вентиляторы, которые создают необходимое давление. Принудительная вентиляция работает независимо от ветра и температуры за окном. Такой этаж всегда остается сухим.

Система бывает трех типов:

• Вытяжная;
• Приточная;
• Приточно-вытяжная.

Для больших коттеджей, где цокольный уровень обустроен под сауну, бассейн или бильярдную, установка механики обязательна. Повышенная влажность от бассейна требует быстрого удаления, с чем естественный канал не справится.

Схема расположения труб и продухов

Классическое решение для прямоугольного помещения — установка двух вертикальных каналов в противоположных углах. Это обеспечивает диагональное движение воздуха через все пространство.

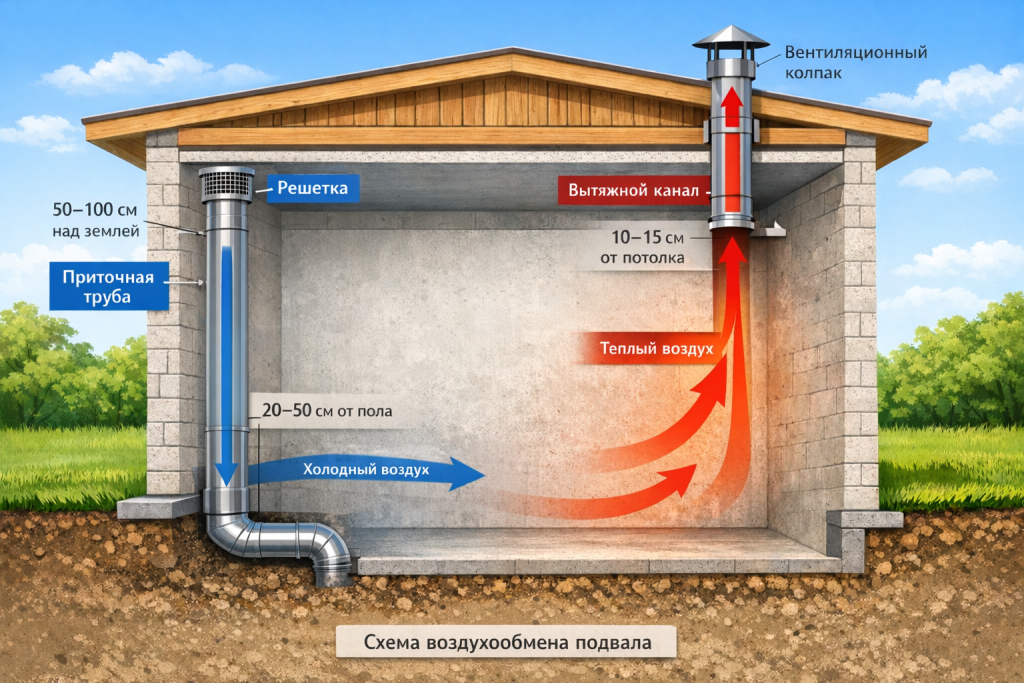

На рисунке-схеме мы видим разрез здания.
Слева — приточный канал. Синяя стрелка показывает холодный воздух, заходящий с улицы над отмосткой. По трубе поток опускается вниз и распространяется по полу подвала.
Справа вверху — вытяжной канал. Красная стрелка демонстрирует, как теплый отработанный воздух поднимается к потолку, засасывается в отверстие и уходит вертикально вверх через крышу.
Важный нюанс — отсутствие преград между точками входа и выхода. Если этаж разделен стенами, в каждой секции требуется свой набор продухов или переточные решетки в дверях.

Приточная труба опускается почти до пола. Ее нижний край должен находиться на высоте 20–50 см от покрытия. Верхний конец выводится наружу на высоту 50–100 см от уровня земли и закрывается решеткой от грызунов. Через этот выход свежие массы поступают в помещение.

Вытяжной канал монтируется под самым потолком. Заборное отверстие располагают на 10–15 см ниже перекрытия. Труба проходит сквозь все этажи здания и поднимается над крышей. Чем выше труба, тем сильнее перепад давления и лучше тяга. Обязательно устанавливается вентиляционный выход, защищающий систему от осадков и мусора. Для защиты от промерзания зимой на приток ставят задвижки, позволяющие регулировать объем поступающего воздуха. Летом их открывают полностью.

Продухи: простое решение

В домах без глубокого подвала часто используют продухи — сквозные отверстия в фундаментной ленте. Их закладывают еще на этапе заливки бетона или высверливают позже алмазными коронками.

Продухи располагают друг напротив друга для создания сквозняка. Рекомендуемое расстояние от земли — не менее 30 см, чтобы зимой их не засыпало снегом. Общая площадь всех отверстий должна составлять примерно 1/400 от площади пола подполья.

Однако продухи эффективны только для вентилирования холодного подполья. Если цокольный уровень эксплуатируется и отапливается, сквозные дыры в стенах станут источником теплопотерь. В таком случае требуется полноценная трудная система.

Дефлектор: усилитель естественной тяги

Оголовок вытяжной трубы играет не только декоративную роль. Обычный зонт защищает от дождя, но дефлектор способен значительно увеличить эффективность работы всей системы. Устройство использует энергию ветра. Поток воздуха обтекает корпус дефлектора, создавая зону пониженного давления внутри канала. Это буквально высасывает воздух из шахты, усиливая тягу на 15–20%.

Существует несколько разновидностей этих устройств:

• Статические — неподвижные насадки специальной формы;
• Ротационные — крутятся под действием ветра (турбодефлекторы);
• Стато-динамические — комбинация двух принципов.

Для частного домостроения отлично подходит ротационный дефлектор. Его вращающаяся головка создает мощное разрежение даже при слабом ветерке. Кроме того, он исключает «обратную тягу», когда воздух начинает задувать внутрь помещения. Для стабильной работы системы можно выбрать качественный вариант дефлектора, рассчитанный на ветровую нагрузку вашего региона.

Устройство турбодефлектора простое, но эффективное. Лопасти расположены так, чтобы всегда вращаться в одну сторону независимо от направления ветра. Это надежно защищает канал от птиц и осадков. Единственный минус — в полный штиль вращение прекращается, и вентиляция работает только за счет температурного перепада.

Расчет диаметра и выбор материалов

Сечение воздуховодов рассчитывается исходя из площади. Простая формула: на 1 квадратный метр площади необходимо 26 квадратных сантиметров сечения трубы. На стандартный подвал площадью 40–50 кв. м обычно достаточно двух труб диаметром 110 мм либо одной 150 мм.

В качестве материала чаще всего используют пластиковые (ПВХ) или асбестоцементные трубы. Пластик предпочтительнее для самостоятельного монтажа: он легкий, гладкий внутри (меньше сопротивление воздуха), не гниет и прост в сборке. Металлические короба применяют реже из-за цены и сложности герметизации.

Любой элемент вентиляции стыкуется с тщательной герметизацией соединений. Подсос воздуха через щели снижает эффективность вытяжки. Утепление — критически важный этап. Вытяжную трубу в пределах неотапливаемого чердака и на улице необходимо укутать слоем минваты или использовать готовые сэндвич-трубы. Без утепления теплый пар из подвала моментально превратится в лед на выходе, закупорив просвет канала.

Подводя итог

Микроклимат подвальных помещений напрямую влияет на долговечность всего строения. Сырость разрушает бетон и является средой для плесени. Грамотно спроектированная схема с разнесенными по высоте и диагонали точками входа и выхода решает эту проблему.

Использование дефлекторов помогает поддерживать стабильную тягу, а современные материалы позволяют смонтировать все узлы самостоятельно. Не забывайте о регулярной проверке тяги и утеплении выходных каналов, чтобы ваш дом стоял на надежном и сухом основании.
